Impianto idrovoro di Moglia di Sermide

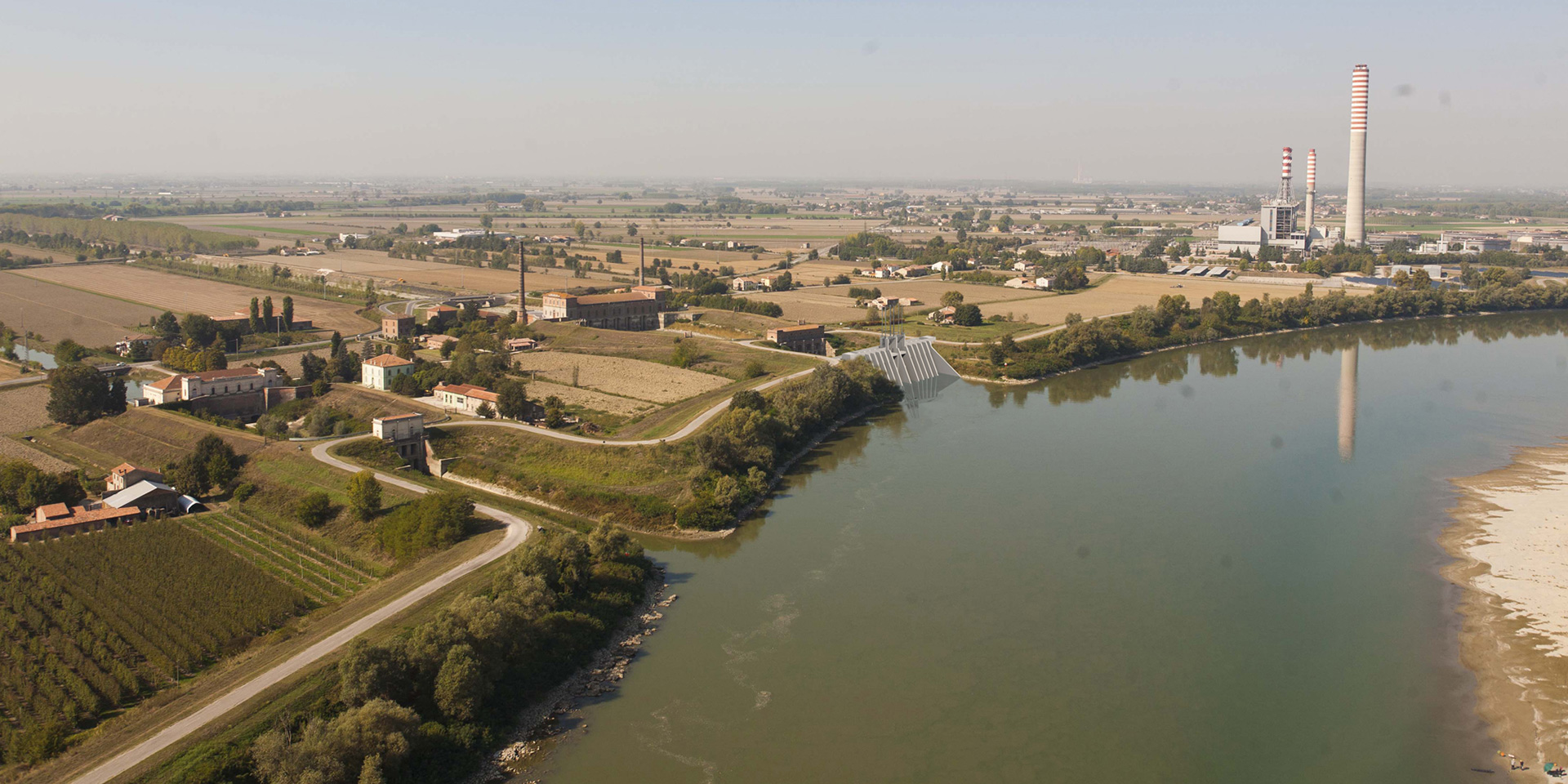

Messa in sicurezza dello storico impianto di sollevamento di Moglia di Sermide

ANNO

2011

AREA

Infrastructure

CATEGORIA

Opere di Difesa Idraulica

LUOGO

Moglia di Sermide (MN), Italia

STATO

Concluso

  • ANNO : 2011
  • AREA : Infrastructure
  • CATEGORIA : Opere di Difesa Idraulica
  • LUOGO : Moglia di Sermide (MN), Italia
  • STATO : Concluso
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria

Messa in sicurezza dello storico impianto di sollevamento di Moglia di Sermide
Progetto per la realizzazione della nuova controchiavica a Po, a valle di quella esistente, presso l’impianto di sollevamento idrovoro di Moglia di Sermide.

Il progetto prevede la realizzazione di una nuova controchiavica posizionata a valle di quella esistente, non più in grado di reggere le spinte idrodinamiche determinate del progressivo incremento dei livelli di piena del Po.

La nuova controchiavica si posiziona all’interno del mandracchio di scarico esistente integrando contemporaneamente le due funzioni svolte dai manufatti di monte, chiusura idraulica e sollevamento delle portate interne.

Il nuovo manufatto infatti integra contemporaneamente il sistema di paratoie per la tenuta idraulica dalle piene e l’impianto di sollevamento per scaricare verso fiume le portate interne in modo da inglobare in un’unica struttura la messa in sicurezza dell’impianto idrovoro.
Il manufatto risulta predisposto con la realizzazione di due aperture centrali di luce pari a 5 metri regolate da un sistema di due paratoie rettangolari aventi altezza pari a 5,5 metri, quella inferiore, e 6 metri quella superiore.

Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria

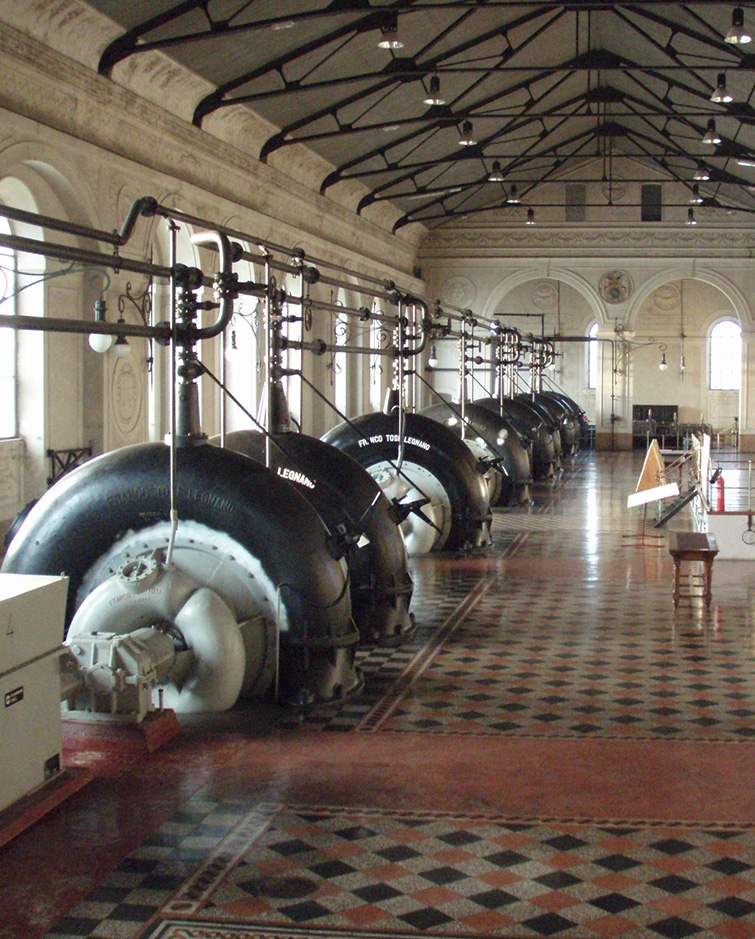

Lateralmente alle due luci centrali, sono previste le camere di alloggiamento di 10 idrovore sommerse complessive, suddivise in due gruppi di 5 ai due lati del manufatto, dimensionate per il sollevamento di una portata equivalente a quella sollevabile dall’impianto esistente pari complessivamente a 40 m3/s.

La struttura appoggia su fondazioni profonde costituite da diaframmi strutturali in c.a. di altezza complessiva pari a 15 metri e spessore pari ad 1 metro che si approfondiscono fino al substrato sabbioso sottostante il primo strato di argille in modo di fondare l’opera su un substrato aventi caratteristiche meccaniche superiori.

Analogamente alla precedente in sommità al manufatto è prevista la realizzazione di una strada di servizio posizionata posteriormente al sistema di paratoie su cui troveranno.

Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria
Adeguamento Impianto idrovoro di Moglia di Sermide, Binini Partners, Società di architettura e ingegneria

Adeguamento impianto idrovoro di Moglia di Sermide


Committente
:
Consorzio di Bonifica Terre dei Gonzaga in Destra Po

Anno di esecuzione:
2011

Livello del servizio svolto:
progettazione preliminare

Stato di avanzamento dei lavori progettati:
completata

Importo lavori stimato di progetto:
€ 5.640.000,00

Tecnici firmatari del progetto/servizio:
Binini Partners S.r.l.
Ing. Tiziano Binini, Ing. Gianluca Lombardi, Ing. Simone Pioli
