Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria

Ristrutturazione e ampliamento IRCCS Policlinico San Donato (MI)
1° Intervento attuativo – Intervento di ristrutturazione ed ampliamento del Piano Terra del Corpo A per la realizzazione del nuovo Reparto di Elettrofisiologia ed Emodinamica

L’IRCCS Policlinico San Donato è la prima struttura del Gruppo ospedaliero San Donato, University & Research Hospitals, tra i più importanti operatori ospedalieri privati in Italia. Per dimensioni, tipologia delle prestazioni erogate e numero di accessi, il San Donato, Istituto di Ricerca e Cura a carattere Scientifico, con all’interno i corsi di laurea in Medicina e Chirurgia e in Scienze Infermieristiche dell’Università di Milano, è un ospedale di altissima specializzazione, primo a livello regionale per complessità della casistica (case mix), IRCCS per le “Malattie del cuore e dei vasi nell’adulto e nel bambino”, sede di un Dipartimento Cardiovascolare ai primi posti in Italia per volume di attività ed efficacia delle prestazioni.
Il Policlinico ha dato avvio ad un programma complesso ed articolato di attività che porterà alla ristrutturazione, rifunzionalizzazione e ampliamento di tutto il nucleo originale della struttura, edificato alla fine degli anni ’50, secondo il Masterplan generale approvato. Il programma prevede poi gli ampliamenti per la realizzazione della nuova sede per la Ricerca e l’Università e per un “Corpo Volano” al fine di potenziare la dotazione tecnologica complessiva con nuove terapie intensive, sale operatorie, centrale di sterilizzazione, aule, laboratori di ricerca, ecc., ma anche per poter trasferire parte dell’attività durante i programmati lavori di ristrutturazione dell’esistente, appunto in un “corpo volano”.

Il primo intervento attuativo realizzato, completato e messo in funzione in due lotti successivi nel 2015 e nel 2016, consiste nella ristrutturazione ed ampliamento del piano terra del Corpo A per la realizzazione del nuovo “Centro del Cuore”, uno dei reparti più moderni ed innovativi in questo campo a livello internazionale, con cui il Policlinico San Donato ambisce a diventare il primo centro del cuore a livello europeo per numero di prestazioni erogate.

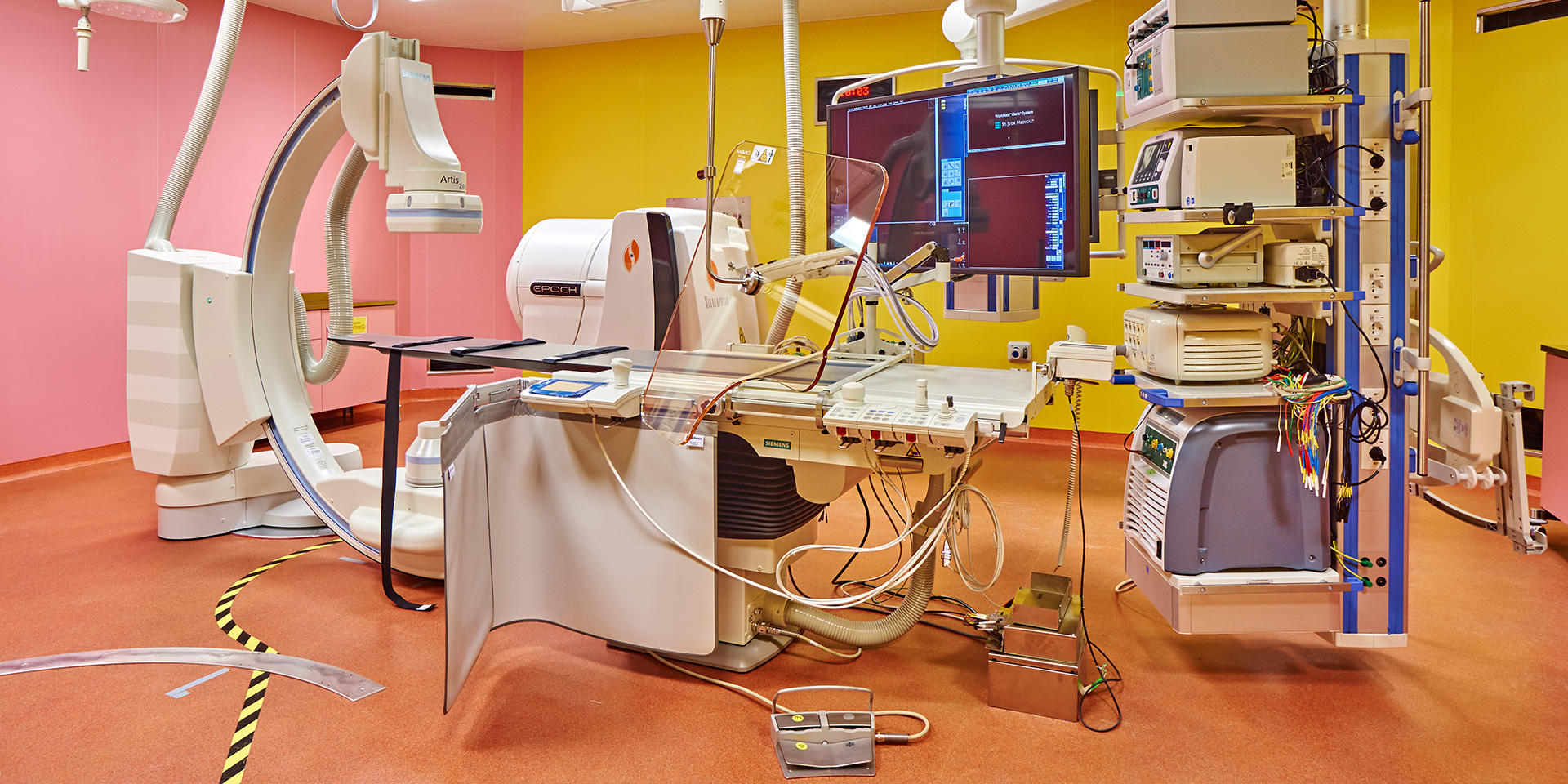

Il nuovo reparto di cardiologia interventistica comprende tre sale di elettrofisiologia e tre di emodinamica, per un totale di sei sale operatorie, di dimensioni più che doppie rispetto ai minimi imposti dalla normativa ed ospitanti le più avanzate tecnologie oggi disponibili sul mercato, oltre tutti i locali ancillari e di supporto (zona preparazione-risveglio, filtri, studi medici, depositi). All’interno del nuovo reparto è stata realizzata un’aula per il training e la formazione a cui hanno accesso specializzandi, professionisti in visita o in aggiornamento e, in generale, tutti gli ospiti esterni che vengano a vedere le moderne tecniche d’intervento adottate o le attrezzature installate.

Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria

L’intervento è stato completato con la realizzazione di un corpo tecnologico nella parte di ampliamento, destinato ad ospitare tutti gli impianti indispensabili non solo per la messa in funzione del nuovo reparto, ma anche per rinnovare la cabina elettrica della parte storica dell’ospedale.

La successione delle fasi di cantiere e l’articolazione delle fasi d’intervento sono state attentamente studiate e calibrate considerando le complessità impiantistiche e funzionali dell’edificio, senza mai interrompere l’attività sanitaria.
Per tale ragione i lavori sono stati realizzati in due fasi consecutive e indipendenti sul piano funzionale. La prima fase ha visto la realizzazione del reparto di elettrofisiologia nell’area di ampliamento, con la contestuale realizzazione della nuova cabina elettrica e delle aree tecnologiche a servizio dell’intero comparto. La perimetrazione studiata ha consentito di realizzare fin da questa fase tutti i locali di supporto necessari alla messa in funzione del reparto. Una volta attivato il primo settore è stato possibile trasferire l’elettrofisiologia nella sede definitiva, l’emodinamica al secondo piano nelle due nuove sale realizzate come intervento propedeutico e iniziare, così, all’interno della parte esistente liberata, i lavori del secondo lotto, completando anche le ultime tre sale con i relativi servizi di supporto.

Per poter predisporre i lavori del nuovo reparto di Elettrofisiologia ed Emodinamica sopra descritti, sono state realizzate nel periodo 2014-2015, mediante tre distinti appalti, le seguenti opere propedeutiche:

  • opere edili ed impiantistiche necessarie per la realizzazione di n° 2 Sale Operatorie di Emodinamica al piano secondo del Corpo A;
  • opere edili ed impiantistiche necessarie per la realizzazione di un cunicolo impiantistico interrato ubicato all’esterno del Corpo A;
  • opere edili ed impiantistiche necessarie per la realizzazione di tutte le demolizioni e i by-pass elettrici, di reti fognarie, gas medicali, ecc., site al piano terra e secondo del corpo A.

Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria
Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato, Binini Partners, Società di architettura e ingegneria

Elettrofisiologia ed Emodinamica IRCCS Policlinico San Donato


Committente
:
IRCCS Policlinico San Donato

Anno di esecuzione:
2013 – 2016

Livello del servizio svolto:
progettazione Preliminare, Definitiva ed Esecutiva, Coordinamento per la Sicurezza in fase di Progettazione, Direzione lavori e Responsabile dei lavori.

Stato di avanzamento dei lavori progettati:
lavori terminati

Indicazione delle classi e delle categorie dei lavori:

  • Lavori propedeutici:
    – Ristrutturazione del piano secondo del Corpo A per la realizzazione di n°2 sale operatorie di emodinamica e locali annessi
    – Intervento di realizzazione del nuovo cunicolo impianti esterno al Corpo A e dei by-pass impiantisticiImporto di aggiudicazione dei lavori:
    Opere edili (E.10, ex ID) € 960.408,77
    Impianti meccanici (IA.02, ex IIIB) € 505.556,22
    Impianti elettrici (IA.04, ex IIIC) € 467.902,86
    Totale lavori € 1.933.867,85
  • Intervento di ristrutturazione ed ampliamento del piano terra del Corpo A per la realizzazione del nuovo reparto di elettrofisiologia ed emodinamica.Importo di aggiudicazione dei lavori:
    Opere edili (E.10, ex ID) € 2.955.000,00
    Impianti meccanici (IA.02, ex IIIB) € 1.700.000,00
    Impianti elettrici (IA.04, ex IIIC) € 1.845.000,00
    Totale lavori € 6.500.000,00

Importo complessivo di aggiudicazione dei lavori:
€ 8.433.867,85

Superficie complessiva:

  • Ristrutturazione del piano secondo del Corpo A per la realizzazione di n°2 sale operatorie di emodinamica e locali annessi:
    area di intervento 870 m²
  • Reparto di elettrofisiologia ed emodinamica piano terra Corpo A: superficie complessiva 2.500 m², di cui:
    – ampliamento: 500 m²
    – ristrutturazione: 2.000 m²
    Centrali tecnologiche: 1.110 m² (compreso copertura)

Blocco operatorio:
Reparto di elettrofisiologia ed emodinamica piano terra Corpo A:
– n° 3 sale Elettrofisiologia, di cui 1 ibrida (1 da 60 m², 1 da 70 m² e 1 da 80 m²)
– n° 3 sale Emodinamica (2 da 50 m² e 1 da 80 m²)

I tecnici firmatari del progetto/servizio:
Binini Partners srl
Ing. Tiziano BininiArch. Lucia MosconiIng. Raffaele RamoliniIng. Cristian TorelliIng. Elena Gualandri
